Основная продукция — магнитно-импульсные установки ИМ различных модификаций.
ООО НПП «МИТЭК» способно выполнять весь комплекс работ при оснащении объектов установками ИМ:
- разработка проектных решений и конструкторской документации;
- изготовление и поставка установок ИМ;
- реконструкция объектов с целью их подготовки к оснащению установками ИМ;
- монтаж (шеф-монтаж) установок ИМ на оснащаемых объектах;
- пуско-наладка и ввод установок ИМ в эксплуатацию;
- обучение персонала Заказчика;
- гарантийное и послегарантийное (сервисное) техническое обслуживание внедренных установок ИМ.
По согласованию с Заказчиком ООО НПП «МИТЭК» может производить оснащение объектов «под ключ», либо выполнять отдельные работы из вышеуказанного списка.
Основная продукция — магнитно-импульсные установки ИМ различных модификаций.
ООО НПП «МИТЭК» способно выполнять весь комплекс работ при оснащении объектов установками ИМ:
- разработка проектных решений и конструкторской документации;
- изготовление и поставка установок ИМ;
- реконструкция объектов с целью их подготовки к оснащению установками ИМ;
- монтаж (шеф-монтаж) установок ИМ на оснащаемых объектах;
- пуско-наладка и ввод установок ИМ в эксплуатацию;
- обучение персонала Заказчика;
- гарантийное и послегарантийное (сервисное) техническое обслуживание внедренных установок ИМ.
По согласованию с Заказчиком ООО НПП «МИТЭК» может производить оснащение объектов «под ключ», либо выполнять отдельные работы из вышеуказанного списка.
Назначение
Магнитно–импульсные установки ИМ, предназначены для:
- предотвращения и устранения зависаний материалов в бункерах;
- очистки стенок бункеров, силосов, различных перегрузочных устройств и других поверхностей от зависших, налипших, примёрзших сыпучих материалов;
- очистки внутренних поверхностей ж/д вагонов от налипших, примёрзших сыпучих материалов как при донной разгрузке вагонов, так и при их выгрузке на вагоноопрокидывателях;
- встряхивания рукавов рукавных фильтров с целью их регенерации;
- прочее.
Принцип действия
Силовой блок генерирует мощный импульс тока в обмотку индуктора. Магнитное поле индуктора, созданное этим током, индуцирует импульс тока в сталеалюминиевой плите, установленной с зазором по отношению к индуктору и жестко закрепленной к внешней стороне очищаемой поверхности.
В результате взаимодействия импульсных токов, протекающего по обмотке индуктора и наведенного в плите, индуктор и плита отталкиваются друг от друга, и производится бесконтактное импульсное механическое воздействие на очищаемую поверхность.
В очищаемой поверхности возникает локальная упругая деформация, а в толще налипшего материала появляются напряжения сдвига.
Совместное действие этих процессов нарушает целостность слоя налипшего материала, разрушает адгезию материала к очищаемой поверхности и приводит к ее очистке.
Сила механического воздействия и количество импульсов регулируются и выбираются достаточными для гарантированного обрушения налипших материалов.
При очистке поверхности (стенки бункера) последовательно на каждый задействованный канал установки (пару исполнительных механизмов) подается серия импульсов, количество импульсов в серии и интервал между ними регулируются, обычно 3÷6 импульсов в серии с интервалом 3÷8 секунд между импульсами.
После последовательной подачи серий импульсов на все задействованные каналы установка переходит в режим ожидания. Следующая подача импульсов в исполнительные механизмы происходит согласно установленному режиму работы (либо от сигнала оператора, либо от сигнала датчика, либо по установленной программе).
Области применения
Установки ИМ применяются во всех областях, использующих хранение, транспортировку и переработку сыпучих материалов.
Для ознакомления с практикой применения и примерами оснащений различных объектов установками ИМ предлагаем выбрать интересующий Вас раздел.
Выберите область применения:
Добывающая и обогатительная
Обрушаемые материалы:
Руда, уголь, известняк, горнорудная масса, порода, концентраты, соли, хлористый калий, бентонит, окатыши, шихта, отфильтрованные материалы, пыль, пр.Оснащаемые объекты:
Приёмные бункеры, бункеры под вагоноопрокидывателями, аккумулирующие и накопительные бункеры, дозировочные бункеры, отбойные листы и загрузочные лотки, перегрузочные узлы,
бункеры готовой продукции, разгрузочные бункеры, пересыпные течки, др.
Энергетика и топливо
Обрушаемые материалы:
Уголь, кокс, зола, мел, пелеты, прОснащаемые объекты:
Бункеры приёмные, аккумулирующие, дозировочные, расходные, силосы складские, циклоны, пылеулавливающие башни, установки кипящего слоя, течки и труботечки, вагоноопрокидыватели,
Металлургия
Обрушаемые материалы:
Шихта, руда, известняк, известь, бокситы, уголь, кокс, бентонит, флюс, формовочные смеси, ферросплавы, песок, пыль, пр.Оснащаемые объекты:
Бункеры приёмные, шихтовые, промежуточные, накопительные, отвальные, расходные, бункеры участка дозировки, бункеры под вагоноопрокидывателями, складские силосы, бункеры агломашин, бункеры участка дробления, бункеры барабана смесителя, сырьевые бункеры, пересыпные течки, труботечки, разгрузочные лотки агломашин, отбойные листы, форкамеры, пылеулавливающие башни, пылепроводы, бункеры сбора пыли, бункеры приготовления смеси, бункеры формовки, выбивки, блоки термосифонов, др.
Химическая промышленность
Обрушаемые материалы:
Руда, сера комовая, двуокись титана, фосфогипс и фосфогипсполугидрат, апатитовый концентрат, сода, соли, суперфосфаты, уголь, кокс, оксид цинка, сложные минеральные удобрения, сильвинит, хлористый калий, гранулированный доменный шлак, сыпучие добавки, тригидрат фторида алюминия, бусит, сульфат аммония, граншлак, отфильтрованные материалы, пыль, пр.Оснащаемые объекты:
Бункеры приёмные, накопительные, расходные, силосы, циклоны, пересыпные узлы и течки, адсорберы, бункеры с сыпучими добавками, установки кипящего слоя, сушилки Allgaer, бункеры участка микроразмола и упаковки, бункеры готовой продукции, узлы выгрузки, др.
Производство стройматериалов
Обрушаемые материалы:
Порода, щебень, песок, гипс, шлак, мел, известняк, известь, цемент, клинкер, огарки, глина, алевролит, пыль, пр.Оснащаемые объекты:
Бункеры приёмные, сырьевые, аккумулирующие, расходные, силосы, циклоны, течки, труботечки, разгрузочные узлы, др.
Пищевая промышленность
Обрушаемые материалы:
Мука, сухое молоко, сахар, отруби, крахмал, сыворотка сухая, зола, костная мука, жмых, лузга, шрот, комбикорма, пр.Оснащаемые объекты:
Бункеры производственные, силосы СБХМ, сушильные башни, циклоны, муковозы, бункеры сбора отфильтрованного материала, дозировочные бункеры, др.
Газоочистка
Обрушаемые материалы:
Пыль, зола, пр.Оснащаемые объекты:
Бункеры сбора пыли, рукавные фильтры, форкамеры, электрофильтры, пылеулавливающие башни и циклоны, адсорберы, пересыпные течки, накопительные бункеры участка отгрузки пыли, блоки термосифонов, др.
Уголь
Обрушаемые материалы:
Рядовой уголь, кокс, антрацит, пылеугольное топливо, угли различных марок, пр.Оснащаемые объекты:
Бункеры приёмные, аккумулирующие, промежуточные, дозировочные, расходные, силосы склада угля, бункеры под вагоноопрокидывателями, бункеры отсева, перегрузочные узлы и течки, вагоноопрокидыватели, системы вдувания ПУТ, пылеулавливающие башни и циклоны, бункерные эстакады, др.
Описание и характеристики

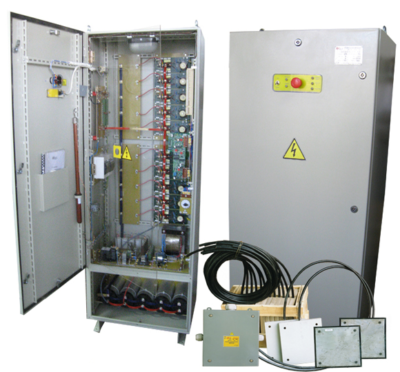

Состав
Силовой блок предназначен для формирования мощных импульсов тока. Он собран в пыле- и влагозащищённом шкафу и состоит из зарядного устройства, емкостного накопителя энергии, блока тиристорных коммутаторов, систем управления и защиты. Силовой блок выполнен многоканальным, при этом к каждому каналу могут подключаться через соединительные коробки и силовой коаксиальный кабель один или два исполнительных механизма.
Исполнительный механизм состоит из индуктора и сталеалюминиевой или сталемедной плиты. Пульт управления подключается к силовому блоку при помощи кабеля управления.
Структурная схема установки ИМ:
Структура и обозначение
Установки ИМ делятся на типы по величине максимального рабочего напряжения:
- ИМ1 — до 1000В,
- ИМ2 — до 2000В,
- ИМ3 — до 3000В,
- ИМ4 — до 4000В,
- ИМ5 — до 5000В.
Установки ИМ выпускаются с различными энергетическими характеристиками, определяющими максимально возможную величину механического импульсного воздействия на очищаемую поверхность, и с различным количеством каналов (от одного до тридцати двух), определяющим число точек импульсного воздействия, реализуемых одной установкой.
Структура условного обозначения типов установок ИМ представлена на следующем рисунке:
Пример обозначения:
ИМ3-1,5-10 — это установка с максимальным рабочим напряжением 3 кВ, емкостью конденсаторной батареи 1,5 мФ, числом каналов 10.
Технические характеристики
Основные технические характеристики установок ИМ, согласно ТУ У3.01-19289902-170-98, следующие:
| Наименование параметра | Тип установки | ||
| ИМ1, ИМ2 | ИМ3 | ИМ4, ИМ5 | |
| Напряжение питания, В ±10% | 230 | 400 | 400 |
| Частота питающей сети, Гц ±1% | 50 | 50 | 50 |
| Установленная мощность, кВА | от 0,5 до 1,6 | от 1,6 до 4,0 | от 2,5 до 4,0 |
| Максимальное рабочее напряжение, кВ | от 1 до 2 | 3 | от 4 до 5 |
| Емкость конденсаторной батареи, мФ | от 0,4 до 3,2 | от 0,4 до 2,4 | от 0,4 до 2,4 |
| Число каналов | от 1 до 32 | от 1 до 24 | от 1 до 24 |
| Число исполнительных механизмов в канале | 1 или 2 | 1 или 2 | 1 или 2 |
| Макс запасаемая энергия, кДж | от 0,2 до 6,4 | от 1,8 до 10,8 | от 3,2 до 30 |
| Интервал следования импульсов, с, не более | 10 | 10 | 10 |
| Степень защиты | IP54 и выше | ||
| Режим работы | Ручной и (или) автоматический с интеграцией в АСУТП Заказчика |
||
Примечание: Учитывая особенности оснащаемых объектов Заказчика, параметры магнитно-импульсных установок могут быть отличающимися от указанных в таблице.
Автоматизация
Системы управления нашего оборудования, совершенствующиеся несколько десятилетий, обеспечивают оптимальную простоту использования установок ИМ и высокую четкость данных, обеспечивающих максимальную эффективность обрушения и очистки.
Гибкая система управления позволяет эксплуатировать установки ИМ в:
- ручном режиме,
- режиме дистанционного управления,
- полностью автоматическом режиме.
Архитектура системы управления представляет собой структуру, построенную на базе гибко расширяемых системных модулей. Комплексное модульное решение позволяет легко масштабировать систему управления для разных типов установок и задач применения.
Интуитивно понятное управление с помощью дисплея, кнопок для быстрого доступа и полноцветных световых индикаторов, обеспечивающих четкую визуализацию рабочих состояний установки с использованием графических символов, в сочетании с отображением на современных сенсорных экранах повышает эксплуатационную готовность установки ИМ и создает пространство для большей гибкости в области контроля.
Максимальная надёжность работы, а также эксплуатационная безопасность обеспечиваются благодаря встроенным в систему управления функциям контроля и защиты. Предусмотрены также функции контроля и защиты от случайных или преднамеренных ошибок в управлении, что позволяет минимизировать так называемый человеческий фактор.
Простое подключение к системам визуализации и управления верхнего уровня, мониторинг состояния для обеспечения стабильно высокой эффективности работы системы реализуются уже в базовой комплектации с помощью дискретных каналов связи. При пожелании заказчика расширить коммуникационные возможности установки ИМ она комплектуется цифровыми каналами связи, причём возможно применение таких популярных протоколов связи, как Modbus RTU, Modbus TCP, Profibus DP, Profinet, что позволяет обеспечить простую и гибкую интеграцию установок ИМ в автоматическую сеть современного высокотехнологичного предприятия.
В случае потребности заказчика в других протоколах связи мы с интересом и готовностью обсудим детали технического и экономического решения такой задачи.
Преимущества
Основные преимущества установок ИМ по сравнению с магнитно-импульсными установками других производителей:
- Наличие в исполнительных механизмах гарантированного зазора между индуктором и жестко закрепленной на очищаемой поверхности стале-алюминиевой пластиной. Благодаря такой конструкции реализуется запатентованный предприятием «МИТЭК» способ полностью бесконтактного воздействия на очищаемую поверхность силовым импульсом специальной формы, обеспечивающий как высокую эффективность предотвращения сводообразования и очистки поверхности, так надежность и долговечность установок ИМ.
- Существование типов установок ИМ, имеющих максимальную запасаемую энергию до 30 кДж, что позволяет применять установки ИМ на сложных объектах – бункерах ёмкостью 200 и более тонн, толстостенных, футерованных, с жёстким оребрением и заполняемых трудносыпучим материалом. Предприятие «МИТЭК» изготовило и внедрило около 200 установок с максимальной запасаемой энергией более 14 кДж и максимальным рабочим напряжением 4 кВ и выше. Применение магнитно-импульсных установок с более низкими энергетическими показателями может не обеспечить достаточного эффекта сводообрушения на указанных выше сложных объектах.
